上海湖泉閥門集團有限公司是一家電動插板閥生產廠家，那么電動插板閥型號及安裝示意圖大家知道嗎？下面給大家介紹一下什么是電動插板閥。湖泉電動插板閥啟閉件是閘板，閘板的運動方向與流體方向相垂直，它的閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異。電動插板閥原理是閘板上開有一個通徑大小的圓口來通過閘板啟閉使得電動插板閥閘板上圓口跟通徑做完全脫離和相吻合的動作。

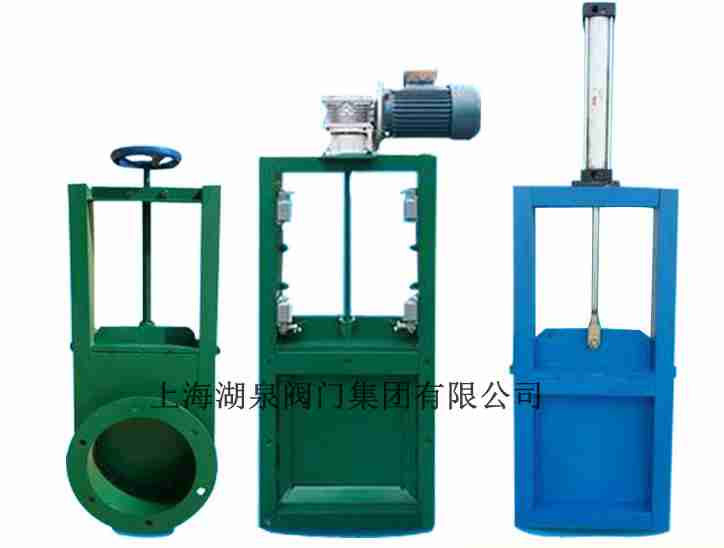

上海湖泉插板閥有哪幾種呢？電動插板閥型號知道嗎？它可以分為手動插板閥，氣動插板閥，電動插板閥，液壓插板閥。
手動插板閥又稱手動刀型閘閥，它是一種閘板與閥座始終緊密接觸密封的閥門，其工作原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作
湖泉閥門電動插板閥按照材質可碳鋼和不銹鋼兩種材質，插板閥的內徑分為圓形和方形

那么上海湖泉閥門電動插板閥有什么優點呢？首先插板閥在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，其密封結構可以分軟密封、硬密封結構。電動插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命長。在它的關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等優點。電動插板閥可以卸灰，通風，排污，止水，調節流量，廣泛應用于除塵器，冶金，石灰，水渠等。卸物料和排污的插板閥有一點的區別，排污用的插板閥密封相對要求更高一些，還可以和星型卸料器配合使用。


類別	A×A	B×B	C×C	L	H	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪 鏈條節數M=0.105X-113（X是絲桿中心離地面度度）

  電動插板閥應怎么安裝呢？安裝示意圖大家知道嗎？本閥門安裝在管道上時，閥桿可以向上，也可以水平.檢查各螺紋連接是否有松懈，并調節擰緊；卸掉閥門通道兩端悶蓋，清潔內腔，去除油垢；電動插板閥剝去閥桿防護油紙后，在閥桿上重新涂潤滑脂；沖洗、清潔管路，以免損壞密封面。安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著;各連接部位螺栓,要求均勻擰緊;檢查填料部位要求壓緊，也要閘板開啟靈活;用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，電動插板閥閥門要求一致性;用戶在安裝閥門時，預留閥門驅動的必要空間;驅動裝置的接線須按線路圖進行;定期保養，不得隨意碰撞及擠壓，以免影響密封。
